Los microcontroladores avr de atmel, son de lo mejor en micros de 8 bits. Compilador en C gratuito, y montones de periféricos, ademas de ser muy sencillos de usar. A continuación un sencillo voltimetro para PC, realizado a partir de un ATMega16.
HARDWARE

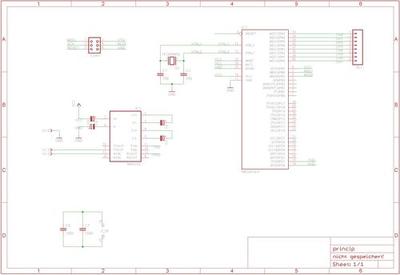

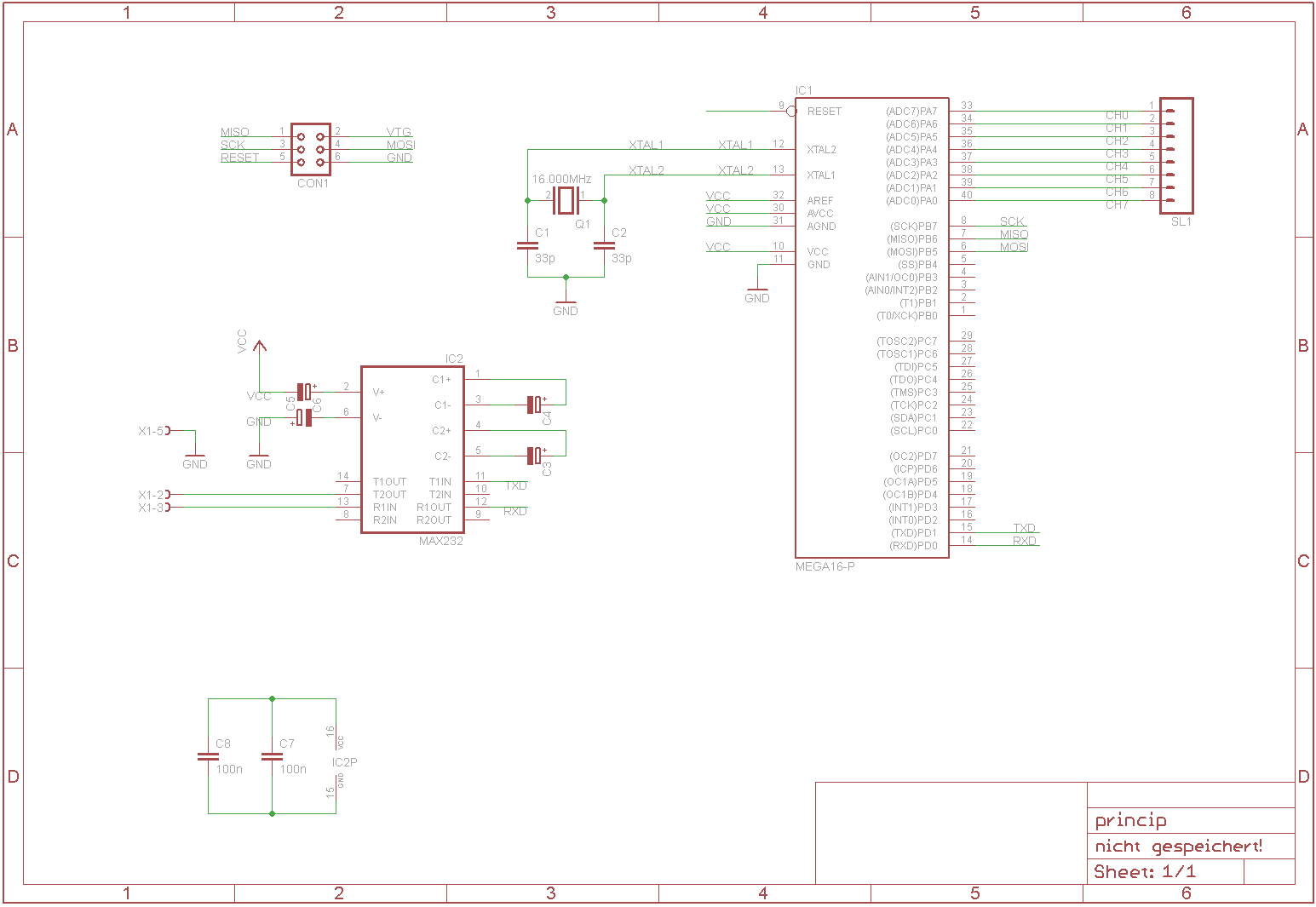

El hardware es muy simple. Un atmega16 tiene casi todo lo necesario. Lo único adicional es un conversor de nivel, para la comunicación con el pc. Un MAX232, hace el trabajo. Ademas de una fuente de alimentación, claro.
FIRMWARE
El firmware del micro fue escrito en C, con el entorno AVRStudio, y WinAVR. El código fuente, con comentarios se puede descargar de aqui.
El protocolo de comunicación es muy simple. Una vez conectado al computador, usando hyperterminal, por ejemplo, la secuencia "RCH X" donde X representa un número entre 0 y 7, devuelve el valor en voltios en el canal seleccionado.
Ejemplo: (en hyperterminal) ( baudrate 57600, 8bits, noparidad, 1 stop bit)
RCH 1 /// escribir esto en hyperterminal. lee el voltage presente en canal 1
CH 1 = 2.345345 /// valor devuelto por el micro.
SOFTWARE
La aplicación para la PC fue escrita en C#. Para recompilar el código, es necesario el visual studio (express). El código lo pueden descargar aqui.
